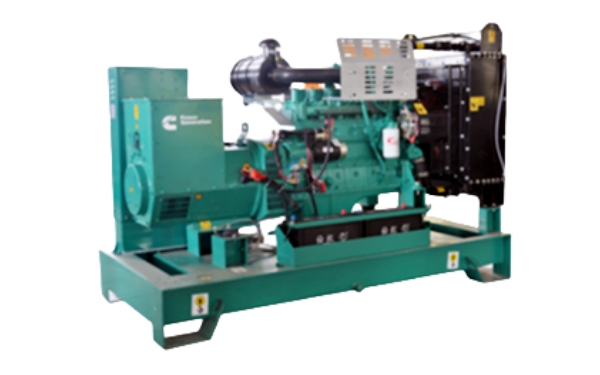

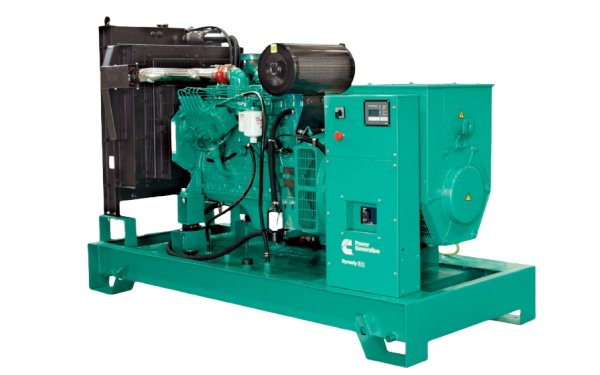

C100D5康明斯发电机组技术数据单 |
主要参数 |
机组型号 | C100 D5 | 性能参数 依据 ISO 8528 | 备载（ESP） | 常载（PRP） | 功率 (kWe) | 80 | 73 | 容量 (KVA) | 100 | 91 | 燃油消耗率 (H) | 19升（常载100%负荷情况下） | 发动机型号 | 6BT5.9-G1 | 发电机型号 | UCI274C1 | 控制器型号 | PC1.1 | 生产厂家 | 康明斯电力（中国）有限公司 | 特殊功能可选项 | · 并联接口套件 · 冷却液加热器 · 冷却液位传感器 · 电球绕组温度传感器 · 电球加热器 · PMG永磁电机 |
|
产品说明 |
康明斯电力（中国）有限公司是康明斯电力在中国的唯一的发电机组制造厂，所生产的产品均采用康明斯电力全球统一设计、生产和测试标准，并在中国制造。提供全面质量保证，对发电机组整机保修中的主要部件，发动机、发电机和控制系统提供一站式服务。 · 符合ISO8528-2005和GB/T2820-2009《往复式内燃机驱动的交流发电机组》标准。 · 发电机组的设计及制造单位均通过了ISO9001或ISO9002认证。 · 康明斯提供1年或1000运行小时质量保证，负责发电机组整机保修，包括发动机、发电机及控制系统。 · 遍布全国的专业服务网络为客户提供24小时售后服务和技术支持。 |
使用要求 |
海拔高度(m) | ≤1000（超过需功率修正） | 水质PH值 | 6.5～8 | 燃油标准 | 0# 轻柴油 | 相对湿度 | ≤ 60% | 大气压力(kPa) | ≥ 89.9 | 表面长霉等级 | GB/T2423.16/2 级 | 机油标准 | CF级 /15W-40 或以上 | 抗地震强度 | 水平加速度 0.2g垂直加速度 0.1g | 进气温度(℃) | ≤40 | 地震相对烈度 | 中国标准 8 级 |
注：本数据表所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不包括交流发电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于SAE J1349标准规定的条件-海90m（300ft.），大气压100kPa（29.61in.Hg），进气温度25℃（77°F），水蒸汽压力1.0kPa（0.30in.Hg），使用标准2# 柴油或符合ASTM D2的柴油。数据随时可能更改，恕不另行通知。 |
发电机组参数 |
机组类型 | 开架式（可选：静音式、移动式） | 转速(r/min) | 1500 | 机组型号 | C100 D5 | 排放标准 | 国二 | 备载功率(kWe) | 80 | 频率(Hz) | 50 | 常载功率(kWe) | 73 | 电压（V） | 400 | 机组尺寸(mm) | 2374×1050×1548(L-W-H) | 断路器开关 | 160A/690V/3P | 机组重量(kg) | 1509 | 随机附件 | 工业消音器、波纹管、机油、启动电瓶 |
康明斯电力在55kVA-2750kVA预集成发电机组的设计与制造方面是全球领先制造商。机组的所有主要部件-发动机、交流发电机、转换开关和控制系统-全部由康明斯公司设计和制造。我们将这种集成方式称之为The Power of OneTM，这种生产方式意着发电机组的每一个部件从一开始，就以整台机组的和谐工作为设计目标。 |
柴油发动机参数 |
柴油机品牌 | Cummins 康明斯 | 燃油系统 | 直接喷射 | 柴油机型号 | 6BT5.9-G1 | 冷却方式 | 闭式水冷循环 | 柴油机功率（kWm） | 92 | 调速器类型 | 机械 | 缸数/气缸排量 | 6/直列 | 启动方式 | DC24V电启动 | 压缩比 | 17.3：1 | 进气方式 | 涡轮增压 | 缸径×行程(mm) | 102x120 | 散热器温度 | 50℃ | 排量(L) | 5.9 | 机油油温（℃) | 121 | 机油压力(kPa) | 345 | 配置 | 铸铁， 60° ，四冲程 | 机油容量(L) | 16 | 转速(r/min) | 1500 | 发动机冷却液容量(L) | 8 | 怠速(r/min) | 725~775 | 水箱冷却液容量(L) | 32 | 超速上限(r/min) | 1725±50 |
全系列采用康明斯发动机作为动力，杰出的瞬态响应特性，燃油经济性好，排放环保，可靠性高，寿命周期长。凭借坚固耐用的设计、可靠的机电性能，康明斯产品还可应用于调峰电厂分布式发电设施、调峰（或削峰）和大型商业或工业生产现场的用电管理。 |
发电机参数 |
发电机品牌 | Stamford 斯坦福 | 温升 | 125℃ | 发电机型号 | UCI274C1 | 功率因素 | COSΦ=0.8 滞后 | 型式 | 无刷、单轴承、旋转磁场 | 电话谐波系数：THF | 2% | 励磁系统 | 自励、自动调节电压 | 电话干扰系数：TIF | <50 | 绕组结构 | 2/3 节距 | 接线方式 | Y型接法 | 相数 | 三相四线 | 防护等级 | IP23 | 绝缘等级 | H级 | 无线电干扰 | 满足BS800和VDE的G、N级 | 冷却系统 | 直接驱动离心式风扇 | 适用环境 | 小于海拔1千米，40℃环境温度 | 满足标准 | 符合GB755，BS5000第三部分，VDE0530，NEMA MG1-22， IEC-34，CSAC22-100和AS1359 |
全系列采用斯坦福发电机，优良的励磁特性，让柴油发电机组可以承受大功率瞬间加载，电压波动小，恢复迅速。康明斯制造的交流发电机凭借其高性能、低阻抗， 在供电要求较高的应用场合（如：数据中心、医院和工业设施）中可提供优良的电压波形和电动机启动性能。 |
控制系统参数 |
控制器型号 | PC1.1 | 面板 | 液晶显示屏，LED背景光指示 | 型式 | Power Command数字式 | 操作面朝向 | 设备侧面 | 语言 | 多国（包括中英文） | 电压调节 | 数字式三相电压检测、全波整流 | 接口 | PCCNet和Modbus | 监测保护 | 即时全程监控，可支持远程 | 供电方式 | 12V和24DC蓄电池 | 扩展功能 | 扩展并联（调峰/基本负载）分配功能 | 切换系统（AMF） | 可在开路切换、闭合切换、软切换（匀变）模式下实现负载切换操作 | 符合标准 | 符合UL，NFPA，ISO，IEC，Mil Std，CE及CSA标准 |
Power Command®控制系统是一款基于微处理器的发电机组监视，计量和控制系统，专为满足以康明斯发动机为动力的发电机组的需要而设计。该控制系统为发电机组提供了方便简洁的人机界面，实现数字式电压调节、数字式调速和发动机组保护，全部控制功能集成在单一控制系统中，较传统的发电机组控制系统具有更高的性能和可靠性。该控制系统的设计和测试均已考虑到发电机组典型应用中的苛刻条件。 |
安装参数 |
较小通风量(m3/s) | 2.7 | 较小机房面积(mm) | 4140×2946×3025(L-W-H) | 燃烧空气量(m3/s) | 0.10 | 导风管长度(mm) | 400 | 较小进风面积(m2) | 0.9 | 离地高度(mm) | ≈500 | 较小排放面积(m2) | 0.7 | 排烟管高度(mm) | 2300 | 水箱排风口尺寸(mm) | 760×770 | 水泥地基厚度(mm) | ＞150 | 底座油箱容量(L) | 250 | 较大背压(kPa) | 10 |
注：安装应根据现场情况因地制宜，表中的安装数据除设备固定参数，其他为康明斯公司建议的常规数据，请用户知悉。
|
